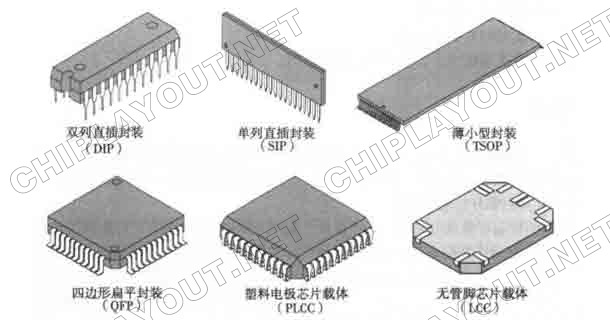

常用IC封装技术介绍
1. BGA(ball grid array)
球形触点陈列，表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用 以 代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。也 称为凸 点陈列载体(PAC)。引脚可超过200，是多引脚LSI 用的一种封装。 封装本体也可做得比QFP(四侧引脚扁平封装)小。例如，引脚中心距为1.5mm 的360 引脚 BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。而且BGA 不 用担心QFP 那样的引脚变形问题。 该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有 可 能在个人计算机中普及。最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。现在 也有 一些LSI 厂家正在开发500 引脚的BGA。 BGA 的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为 ， 由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。 美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为 GPAC(见OMPAC 和GPAC)。
2. BQFP(quad flat package with bumper)
带缓冲垫的四侧引脚扁平封装。QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以 防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和ASIC 等电路中 采用 此封装。引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。
3. 碰焊PGA(butt joint pin grid array)
表面贴装型PGA 的别称(见表面贴装型PGA)。
4. C－(ceramic)
表示陶瓷封装的记号。例如，CDIP 表示的是陶瓷DIP。是在实际中经常使用的记号。
5. Cerdip
用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。带有 玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。引脚中 心 距2.54mm，引脚数从8 到42。在japon，此封装表示为DIP－G(G 即玻璃密封的意思)。
6. Cerquad
表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。带有窗 口的Cerquad 用于封装EPROM 电路。散热性比塑料QFP 好，在自然空冷条件下可容许1. 5～ 2W 的功率。但封装成本比塑料QFP 高3～5 倍。引脚中心距有1.27mm、0.8mm、0.65mm、 0.5mm、 0.4mm 等多种规格。引脚数从32 到368。
7. CLCC(ceramic leaded chip carrier)
带引脚的陶瓷芯片载体，表面贴装型封装之一，引脚从封装的四个侧面引出，呈丁字形 。 带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。此封装也称为 QFJ、QFJ－G(见QFJ)。
8. COB(chip on board)
板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与 基 板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用 树脂覆 盖以确保可靠性。虽然COB 是最简单的裸芯片贴装技术，但它的封装密度远不如TAB 和 倒片 焊技术。
9. DFP(dual flat package)
双侧引脚扁平封装。是SOP 的别称(见SOP)。以前曾有此称法，现在已基本上不用。
10. DIC(dual in-line ceramic package)
陶瓷DIP(含玻璃密封)的别称(见DIP)。
