IC版图设计中电阻的匹配基础篇
在IC版图（layout）的设计中，作为无源器件的电阻，其匹配也是很重要的，一个优秀的IC版图工程师将会遵守更多的匹配规则，使其因工艺产生的误差减小到最少。
- 遵循三个匹配的原则：电阻应该被放置相同的方向、相同的器件类型以及相互靠近。这些原则对于减少工艺误差对模拟器件的功能的影响是非常有效的。

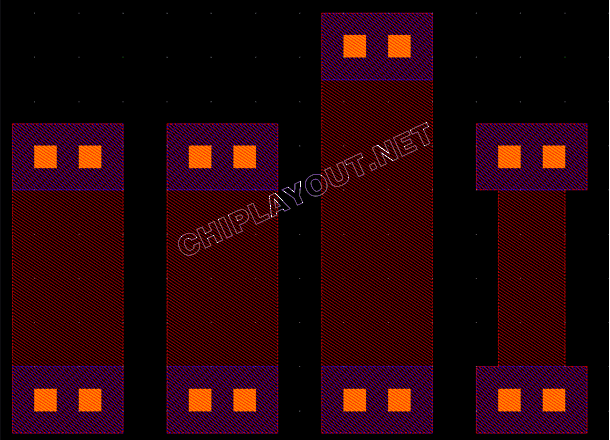

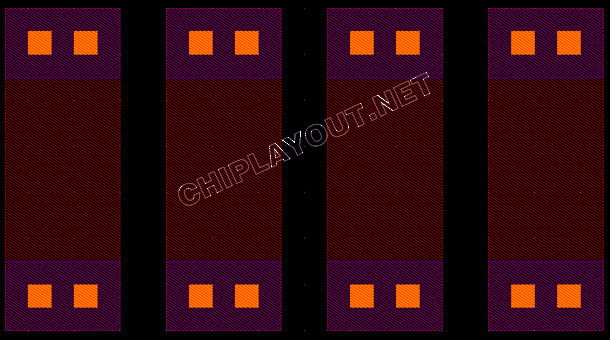

- 使用相同的类型、相同宽度、长度电阻以及相同的间距，版图如下图所示。

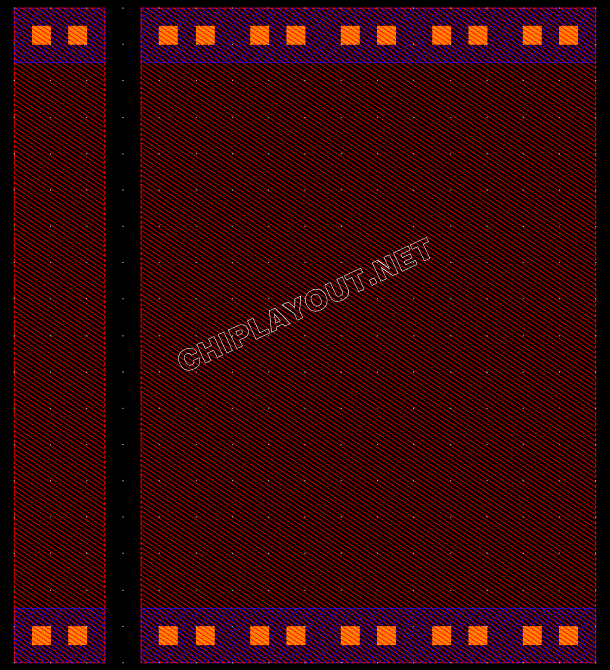

- 对于高精确的电阻，建议电阻的宽度为工艺最小宽度的5倍，这样能够有效降低工艺误差。版图如下图所示。
- 对于高精确的电阻，建议电阻的宽度为工艺最小宽度的5倍，这样能够有效降低工艺误差。版图如下图所示。
- 避免使用短的电阻，因为短的电阻更容易受工艺误差的影响，中度匹配的电阻一般应该大于5方块电阻，精确匹配的电阻一般至少不小于50um。

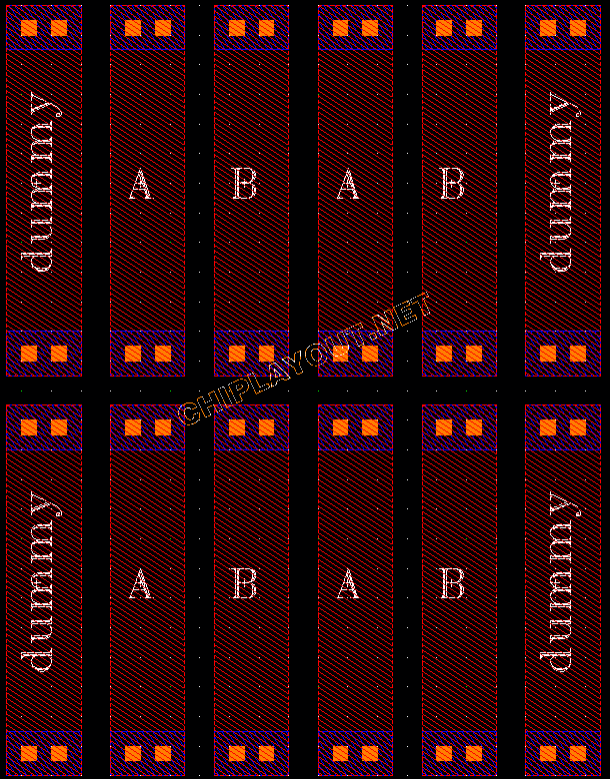

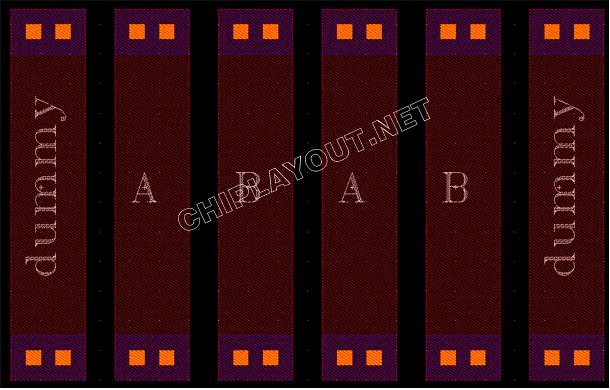

- 使用交叉阵列电阻。如果阵列中有大量的电阻时，建议把电阻放置成多层的结构，形成二维阵列。版图如下图所示。
- 匹配的电阻要远离大功率器件、开关晶体管以及数字晶体管，减少耦合的影响。

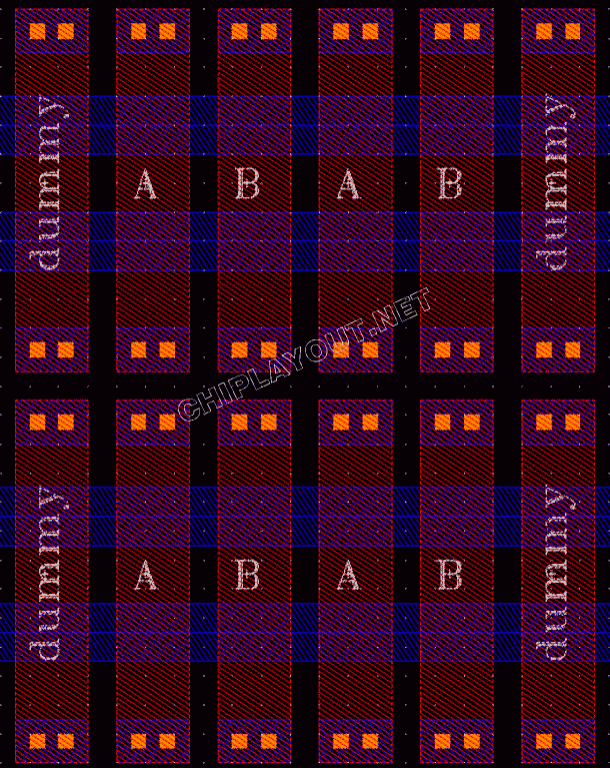

- 不要在匹配的电阻上使用金属连线，尽可能避免耦合和噪音的影响。版图如下图所示。
- 对于一些阻值小于20欧姆的电阻，使用金属层(metal layer)来做电阻，会得到准确的阻值。
