将GDSII格式文件转为DXF格式
前几天有个芯片要封装(package)，PE那边要一份芯片PAD图形，但要是AutoCAD可读的DXF格式，而不是送GDSII给他们。问了一下公司的老员工说以前就是GDS或是用office visio对着layout(版图)描的，不知道怎么把GDSII格式转为DXF格式。。。 汗了一下在网上看到说是用LinkCAD可以进行GDS TO DXF的转换，也找不到下载的地方，好不容易到到某某论坛，可惜要高昂的金币才能下载完LinkCAD，所以没有软件，也不知道如何操作。最后找英文的，终于有个在Windows下用ASM 3500将 GDSII转成DXF的文章，大概操作步骤分享一下。

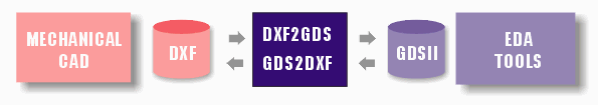

其实看过程都挺简单的就是个GDSII到DXF的转换，比如我们要将 demo.gds转为demo.dxf。 GDSII文件由诸如polygons, path with width, cells, text和layers等信息组成，我们就是要将这些信息转为DXF，并保持相同的层次（hierarchy），相同的层（layer）/单元名称（cell name）。用户可以控制sacle和output layer name等参数，也可以选择默认。
第一步 打开GDSII文件

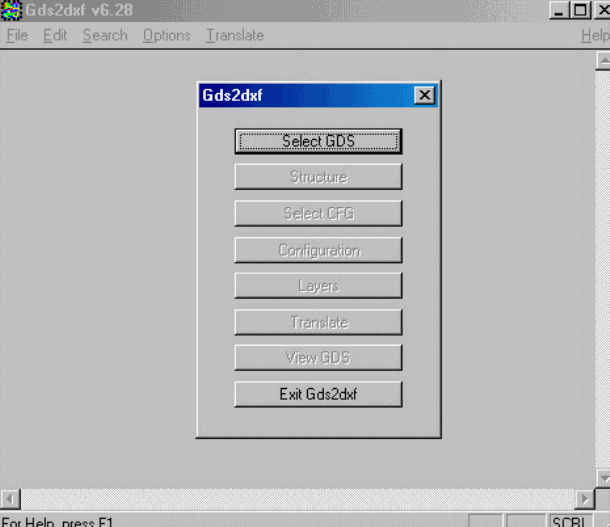

启用GDS2DXF工具，并打开想要转换为DXF格式的GDSII文件，如demo.gds .
第二步 配置转换

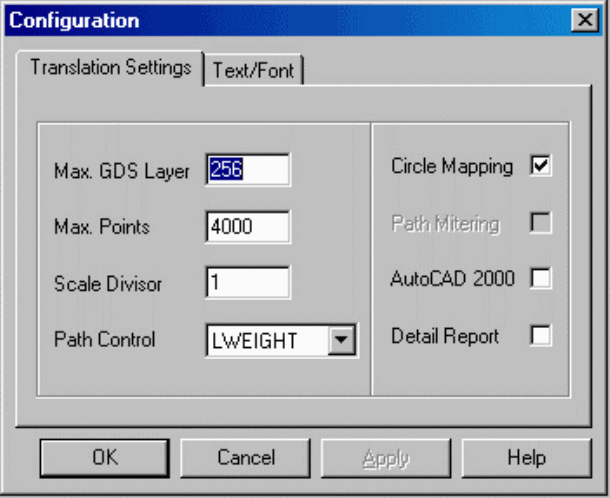

从主菜单中单击“Configuration”打开配置窗口，选择“Translation Setting”选项卡，可以直接点OK确认，但如果你在GDSII文件有更多的layer and points, 需要分别将默认的64 layer和200 points值改的更大些。 Scale Divisor 为1就是GDS的图形被按1:1的比例转换为DXF，如果将值设置为2000，即将2000um转为1英寸。 建议使用Circle Mapping，当程序检测到一个polygon像circle时就会在DXF文件中把这个polygon转换为一个circle。 点击OK，保存设置
第三步 选择要转换的层

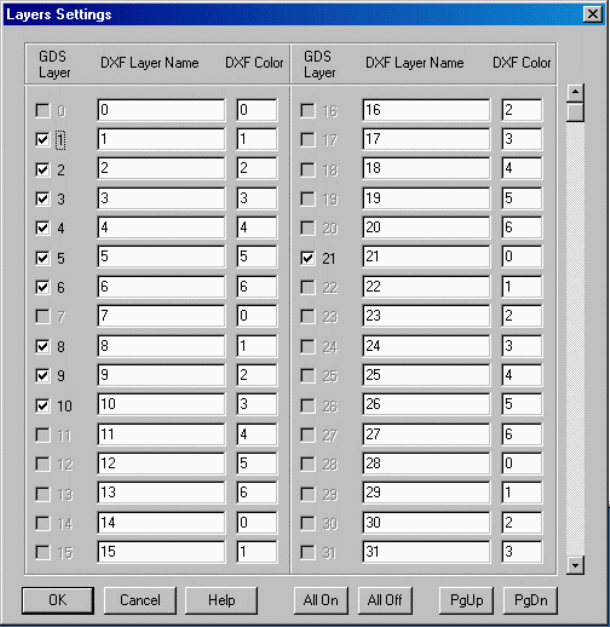

从主菜单点击“Layers”按钮，就会出现 Layers Setting 的窗口，确认你想要转换的层被选中，如果有必要还可以在 DXF Layer Name 中填写 layer name。 完成后点击OK保存。
第四步 开如GDSII TO DXF转换
在主菜单上点击“Translate”按钮开始转换。
第五步 查看结果

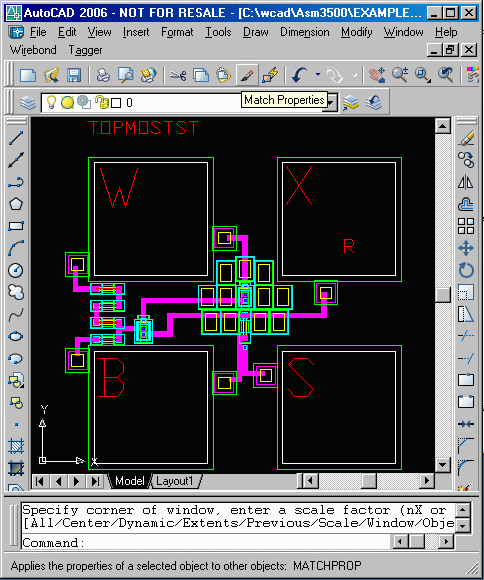

经过转换，DXF格式的文件 demo.dxf已被创建，可以启动 AutoCAD并load demo.dxf文件进行查看。
ASM 3500 下载页面 http://www.artwork.com/gdsii/asm3500/
