将GDSII格式文件转为DXF格式

前几天有个芯片要封装(package),PE那边要一份芯片PAD图形,但要是AutoCAD可读的DXF格式,而不是送GDSII给他们。问了一下公司的老员工说以前就是GDS或是用office visio对着layout(版图)描的,不知道怎么把GDSII格式转为DXF格式。。。 汗了一下在网上看到说是用LinkCAD可以进行GDS TO DXF的转换,也找不到下载的地方,好不容易到到某某论坛,可惜要高昂的金币才能下载完LinkCAD,所以没有软件,也不知道如何操作。最后找英文的,终于有个在Windows下用ASM 3500将 GDSII转成DXF的文章,大概操作步骤分享一下。

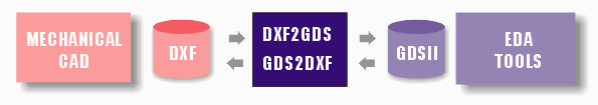

asm3500_flow

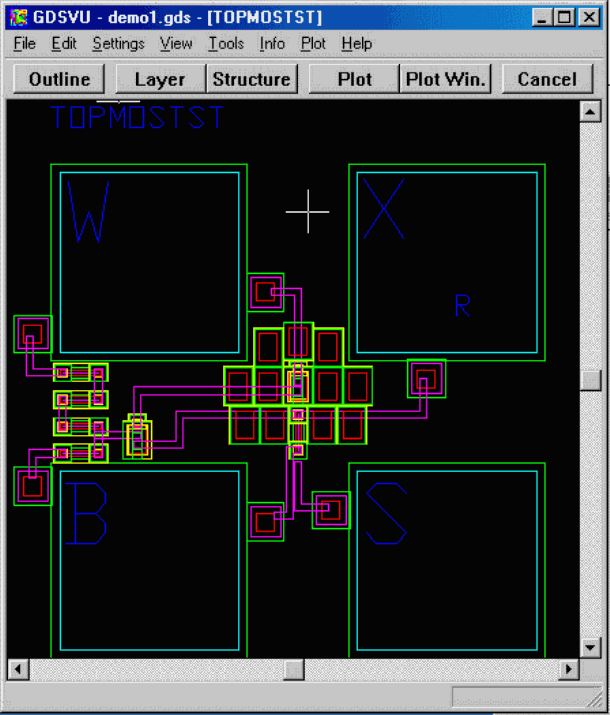

gds2dxfw_gdsii

其实看过程都挺简单的就是个GDSII到DXF的转换,比如我们要将 demo.gds转为demo.dxf。GDSII文件由诸如polygons, path with width, cells, text和layers等信息组成,我们就是要将这些信息转为DXF,并保持相同的层次(hierarchy),相同的层(layer)/单元名称(cell name)。用户可以控制sacle和output layer name等参数,也可以选择默认。

第一步 打开GDSII文件

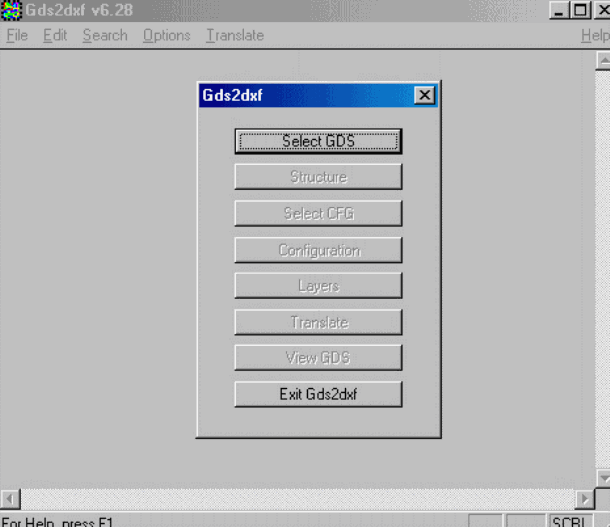

gds2dxfw_main

启用GDS2DXF工具,并打开想要转换为DXF格式的GDSII文件,如demo.gds .

第二步 配置转换

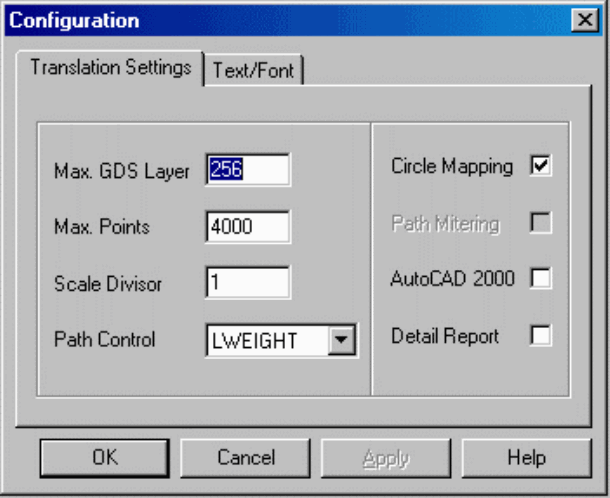

gds2dxfw_config

从主菜单中单击“Configuration”打开配置窗口,选择“Translation Setting”选项卡,可以直接点OK确认,但如果你在GDSII文件有更多的layer and points, 需要分别将默认的64 layer和200 points值改的更大些。

Scale Divisor 为1就是GDS的图形被按1:1的比例转换为DXF,如果将值设置为2000,即将2000um转为1英寸。

建议使用Circle Mapping,当程序检测到一个polygon像circle时就会在DXF文件中把这个polygon转换为一个circle。

点击OK,保存设置

第三步 选择要转换的层

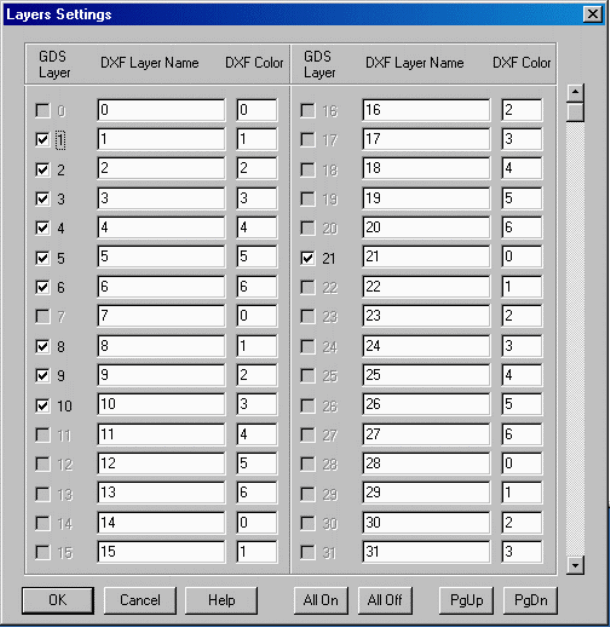

gds2dxfw_layers

从主菜单点击“Layers”按钮,就会出现 Layers Setting 的窗口,确认你想要转换的层被选中,如果有必要还可以在 DXF Layer Name 中填写 layer name。

完成后点击OK保存。

第四步 开如GDSII TO DXF转换

在主菜单上点击“Translate”按钮开始转换。

第五步 查看结果

经过转换,DXF格式的文件 demo.dxf已被创建,可以启动 AutoCAD并load demo.dxf文件进行查看。

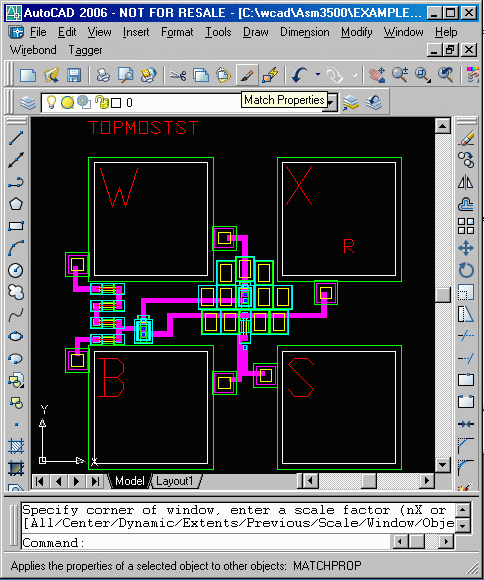

gds2dxfw_dxf
