利用calibre自带compare_gds命令进行LVL
这两天在做layout金属改版,改完当然想着要和之前的版本做个比对(即LVL),看看哪些地方改动了,改动了哪些layer,这样可以用到compare_gds 命令,但前提是你的calibre已经安装并可正常使用,具体用法如下介绍:
在Terminal窗口进放diff目录,输入
compare_gds□/data/project1.gds□topcellname□/data/projiect2.gds□topcellname□DIFF.RESULT
(□ 符号代表空格 下同)
程序运行完成后,在Teminal窗口输入 calibre□-gui

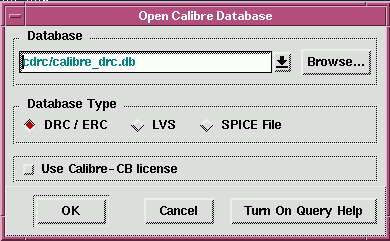

打开calibre的工具栏 点击选择RVE 弹出Open Calibre DataBase的窗口,Database Type选择DRC/ERC
然后点击 Browse… , 找到刚才的比较结果 点OK,就可以打开如DRC结果一样的界面了,也就可以看到改动过的层号及有多少地方被改动
需要注意一下先选择Database Type, 因为有时如果没有对格式的结果你就找不到想要的文件,比果选DRC就打开不了LVS结果,是一种习惯吧。
其实最好的办法是打开已经改好的layout, 在Virtuoso Layout Edit的menu那里选择 calibre >> RVE, 这样是可以直接点击结果中的数字可以对应的layout中相应改动的地方。
