利用Cadence virtuoso layout edit制做pcell

基本的mos管的pcell建立



在新建的cellview中进行以下操作



Tools-pcell



先layout出一个最简单的MOS 管



定义channal 长度和宽度L,W:

利用Cadence-virtuoso-layout-edit制做pcellpng001



点击stretch命令进行横向和纵向拉伸



Stretch in X :



将出现的控制线,跨过你所需要拉伸的所有layer,然后按enter出现下图所示的图框



利用Cadence-virtuoso-layout-edit制做pcellpng002



Name or Expression for stretch:自己取个名字,比如L代表了channal channel



Reference Dimension (Default):L的尺寸,默认为控制线所经过的最小layer宽度



其他的几个选项可以调整layer 拉伸的方向和最小最大值



W用stretch in Y定义



然后看看成果

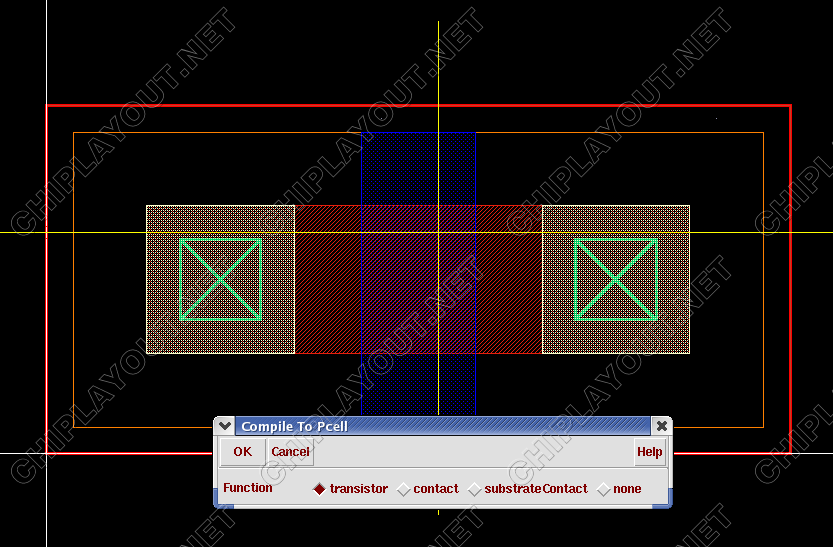

点击compile –to pcell,进行编辑



利用Cadence-virtuoso-layout-edit制做pcellpng003



利用Cadence-virtuoso-layout-edit制做pcellpng004



点击OK,并且保存。



可以看到现在调用出来的MOS 已经是一个可以编辑W,L的器件了。但是我们有的时候我们要用到多个finger并联,所以可以通过设置另外一个参数M来实现。



因为M实际上就是一个finger复制M次,所以我们要用到repetition选项,如果这样直接使用这个操作,无法实现我们需要的结果,现在进行repetition的L是原始的L但是希望得到的是L改变后的复制,所以我们用到stretch-qualify

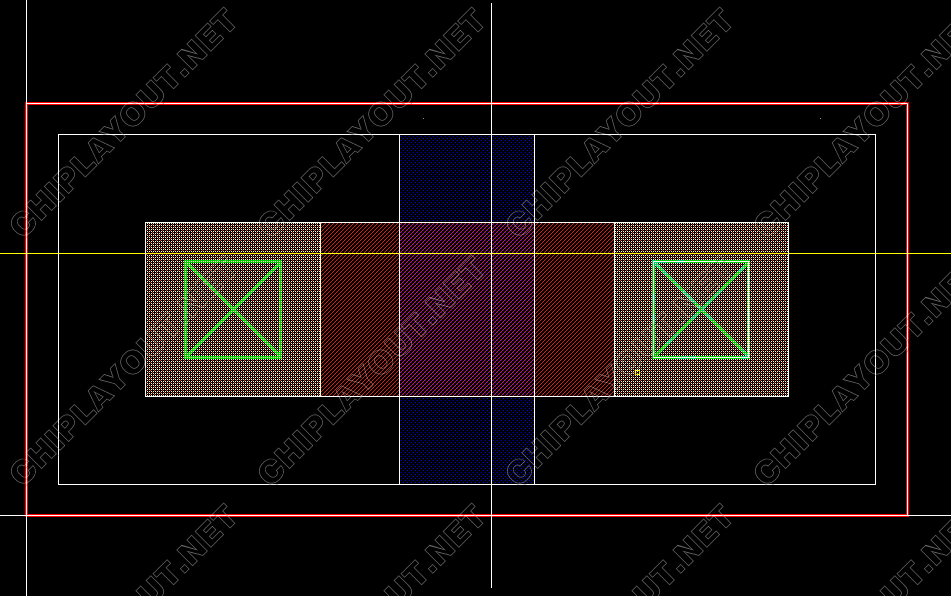

点击Qualify,此时控制线可选,点击控制L的线,并希望与其一起变化的layer,并双击或者enter确定



利用Cadence-virtuoso-layout-edit制做pcellpng005



现在就可以进行repetition操作了。



我们还需要定义一个X方向的辅助参数ods,

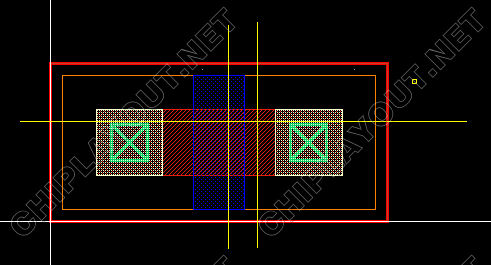

利用Cadence-virtuoso-layout-edit制做pcellpng006



选中需要repeatlayer,一般是poly,contact,metal,

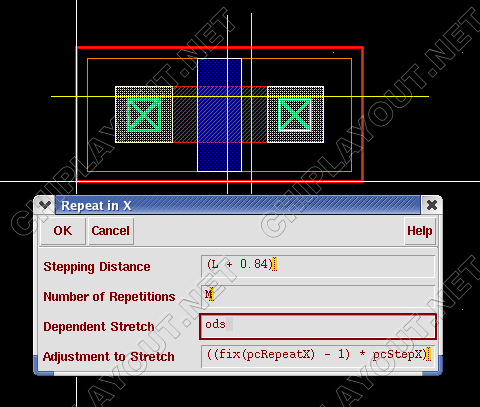

Repetition-repeat in X,



利用Cadence-virtuoso-layout-edit制做pcellpng007



Ok,然后进行compile-to pcell

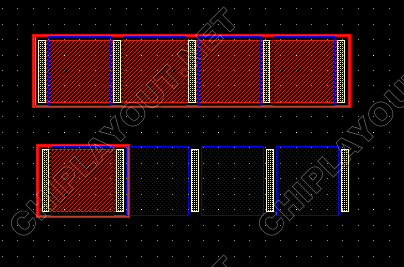

同样的方法不用定义ods,然后其他定义和上相同,调用两个pcell可以看出两者的不同



利用Cadence-virtuoso-layout-edit制做pcellpng008



横向的repeat后,要进行纵向的repeat



一般选择contact repeat。

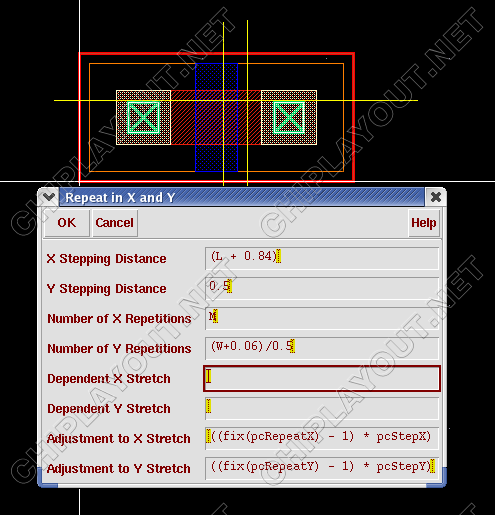

选种需要repeat的layer,然后repeatition-repeat in X and Y



利用Cadence-virtuoso-layout-edit制做pcellpng009



上面的参数要根据自己的工艺进行定义

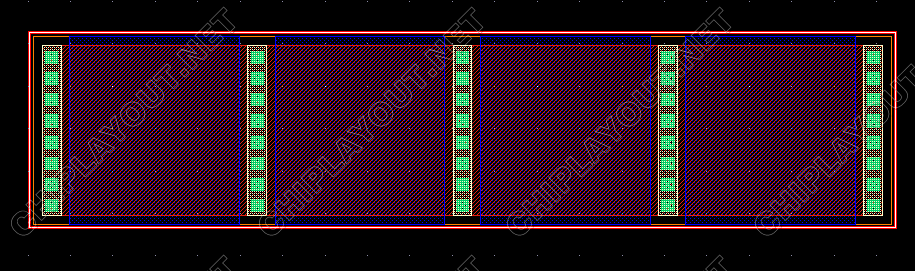

利用Cadence-virtuoso-layout-edit制做pcellpng010



这就是一个简单的MOS 的pcell建立方法。



下面的定义我们可以用于一个pcell 可以做多个调用,比如我们要用到pmos和nmos,他们两个之间只有一层layer不同,我们可以选择这层layer,来实现NMOS 或者是PMOS,同样我们的一个芯片中很可能要用到不同电压的器件,比如这个工艺所用的1.8 v和3.3v的器件,3.3V比1.8V的多了一层layer,我们可以选择这个层次的有无来选择两种不同的器件,我们就以这个例子来定义。



选择需要定义的层次,然后



利用Cadence-virtuoso-layout-edit制做pcellpng011

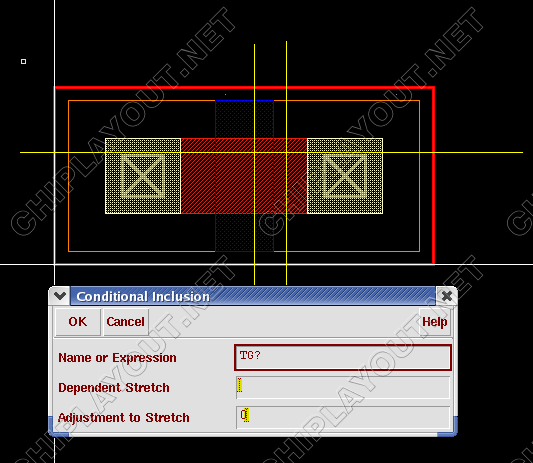

出现的图框中进行定义



利用Cadence-virtuoso-layout-edit制做pcellpng012



Ok



Compile-to pcell并保存

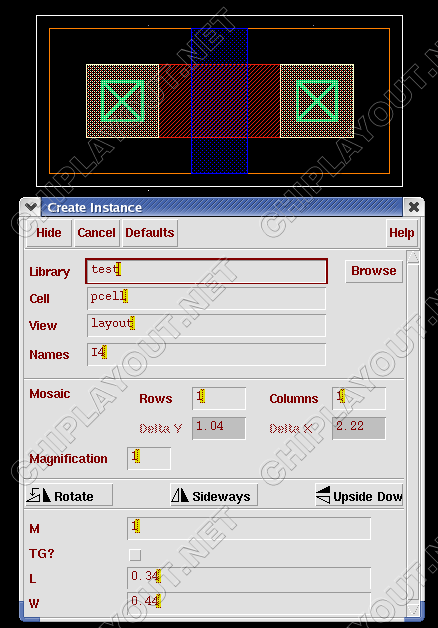

利用Cadence-virtuoso-layout-edit制做pcellpng013



利用Cadence-virtuoso-layout-edit制做pcellpng014

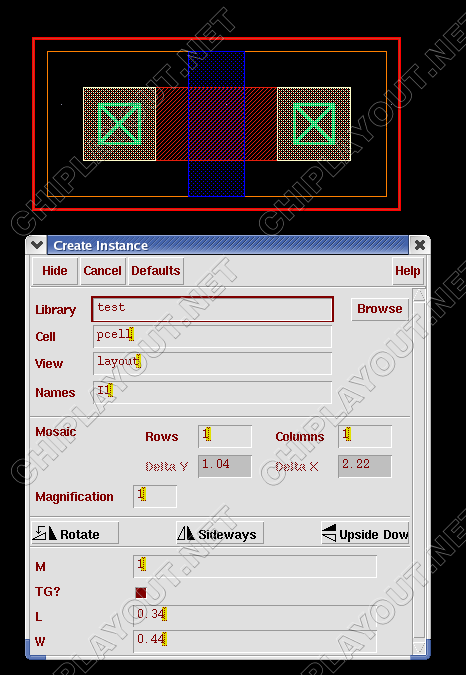

如上两图,可以通过TG?的选择,实现MOS从3.3V到1.8V的转换



Parameterized shapes的定义

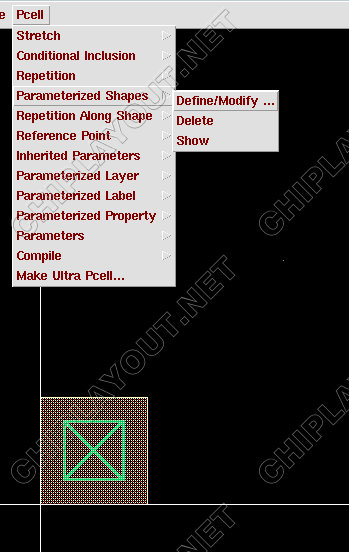

利用Cadence-virtuoso-layout-edit制做pcellpng015



选中一层layer ,且只能选种一层layer 然后define:

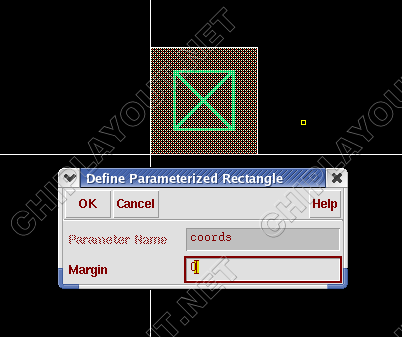

利用Cadence-virtuoso-layout-edit制做pcellpng016

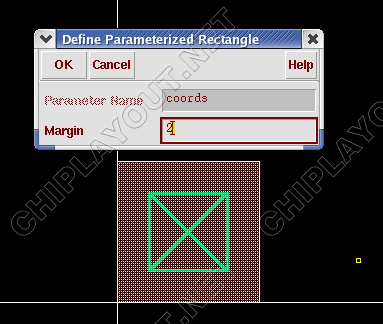

Margin代表说调用图中离左边缘的距离



利用Cadence-virtuoso-layout-edit制做pcellpng017

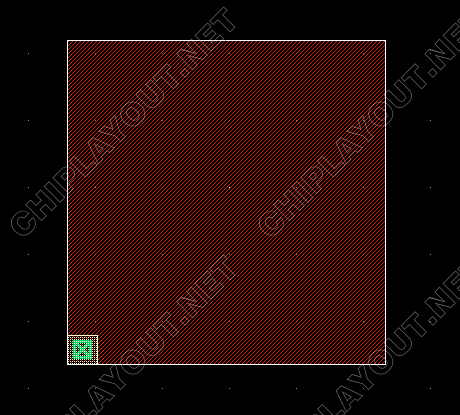

红色定义的layer,margin=0时



利用Cadence-virtuoso-layout-edit制做pcellpng018

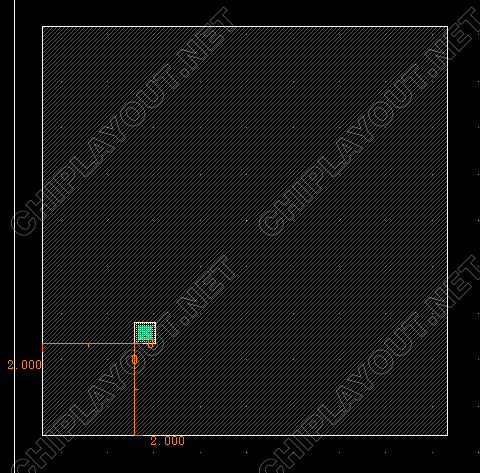

Margin=2时,



利用Cadence-virtuoso-layout-edit制做pcellpng019

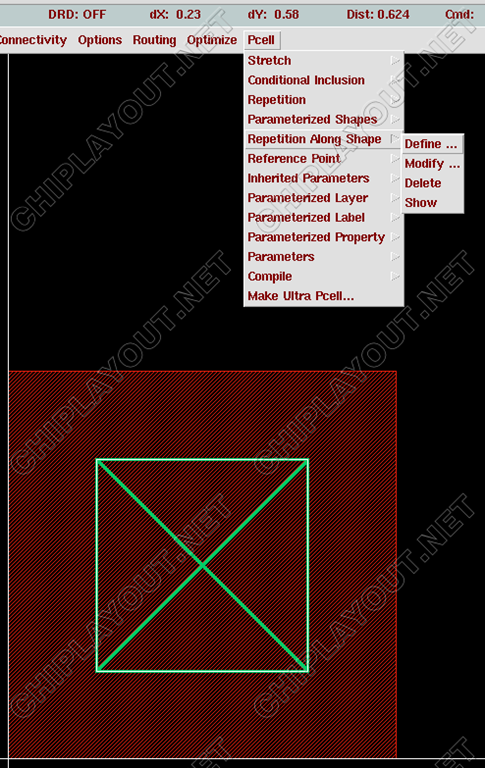

Repeat along shape:是在上个定义的基础上进行定义,选种另外一层layer



利用Cadence-virtuoso-layout-edit制做pcellpng020



Define

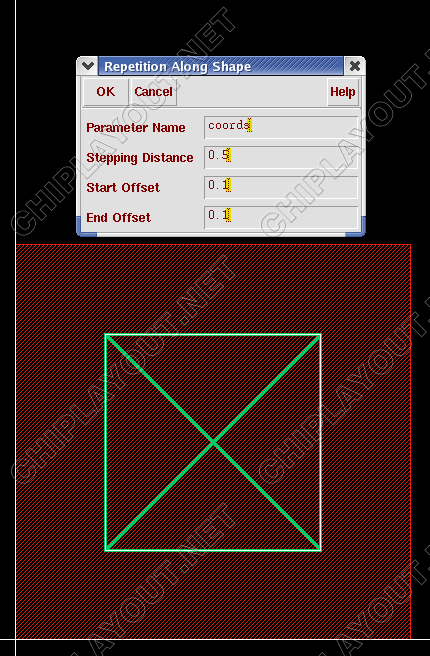

利用Cadence-virtuoso-layout-edit制做pcellpng021



上图参数要选择合适的值

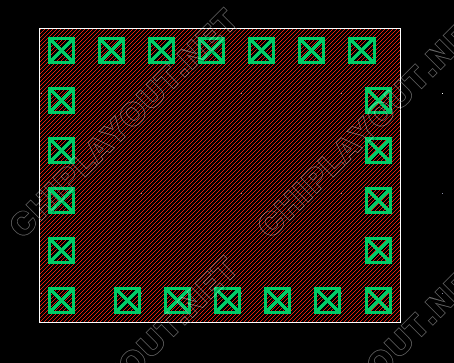

利用Cadence-virtuoso-layout-edit制做pcellpng022



这个定义可以定义多层layer ,因此可以定义其他可以用到的层次比如via,metal,等等

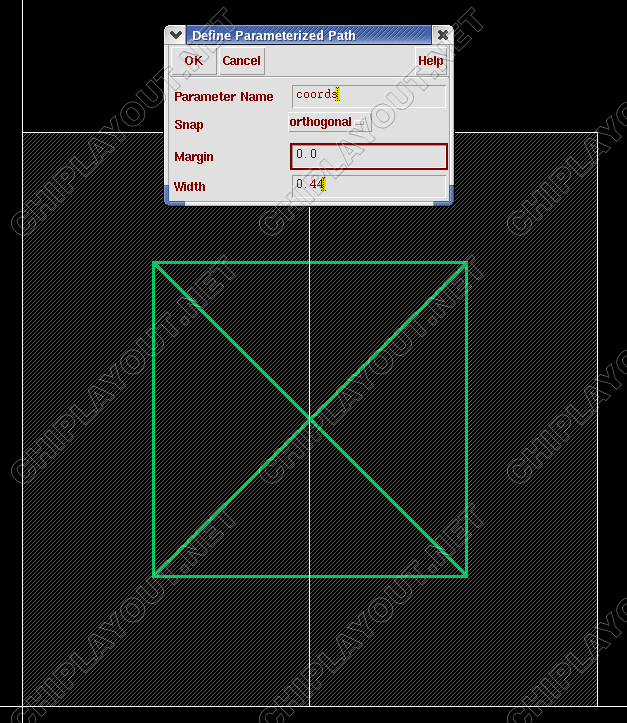

同时我们还可以用这两个选项进行path的设置如下图



利用Cadence-virtuoso-layout-edit制做pcellpng023

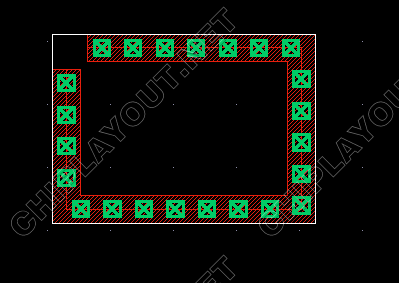

设置参数,然后和上述步骤相同



利用Cadence-virtuoso-layout-edit制做pcellpng024

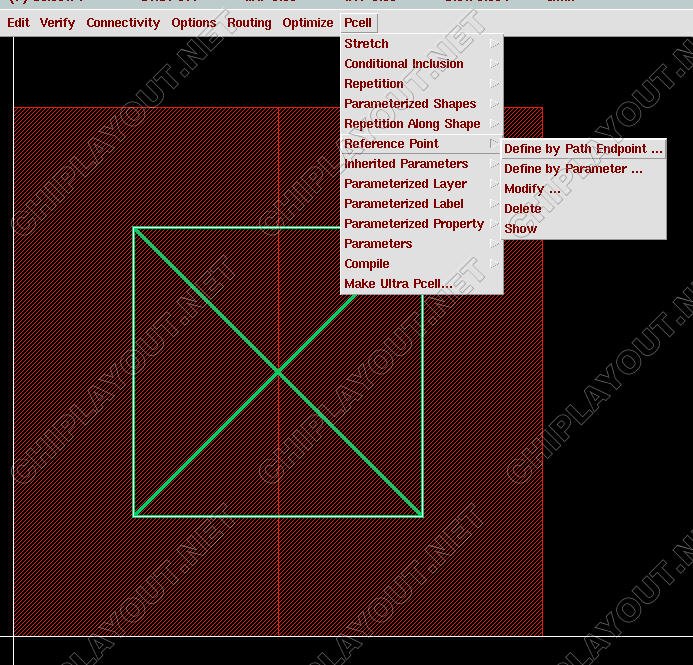

Reference point的定义



利用Cadence-virtuoso-layout-edit制做pcellpng025



在前面Parameterized shapes的基础上进行下面的定义,选种layer

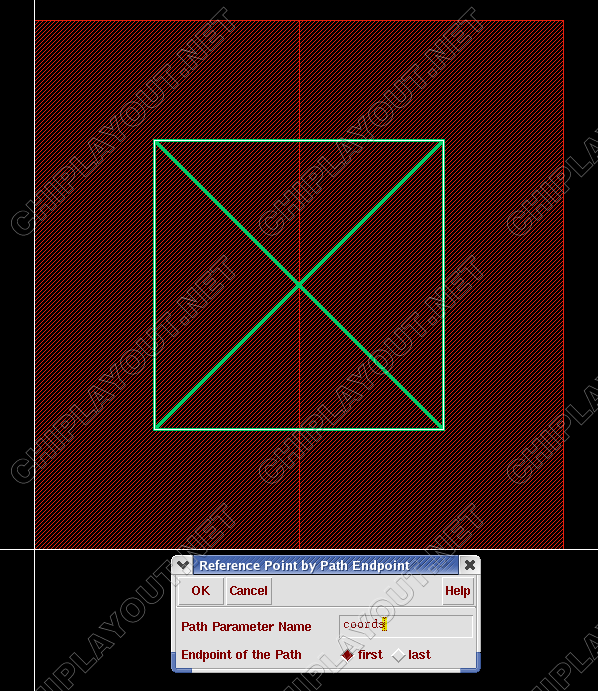

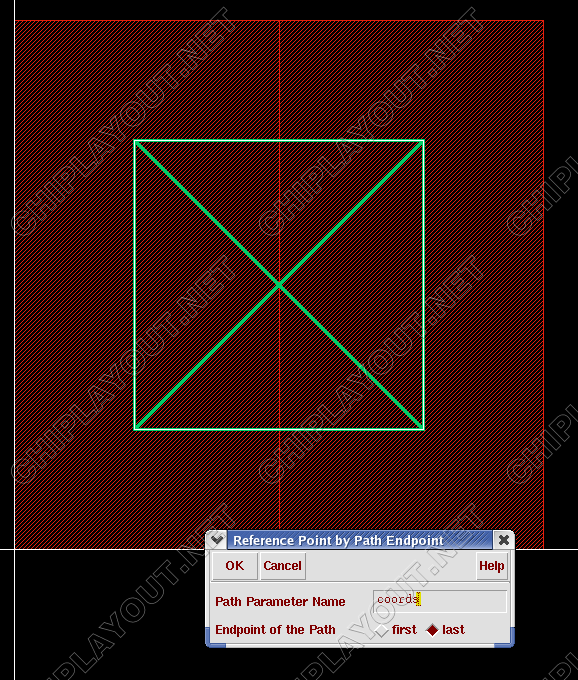

设置endpoint of the path ,选择cont需要定义的位置



利用Cadence-virtuoso-layout-edit制做pcellpng026

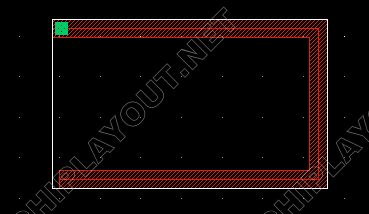

利用Cadence-virtuoso-layout-edit制做pcellpng027



利用Cadence-virtuoso-layout-edit制做pcellpng028



利用Cadence-virtuoso-layout-edit制做pcellpng029



同理,define by parameterized 和上面同样定义适用于不是矩形图形,



利用Cadence-virtuoso-layout-edit制做pcellpng030



可以调节参数X来进行调节上述图形。

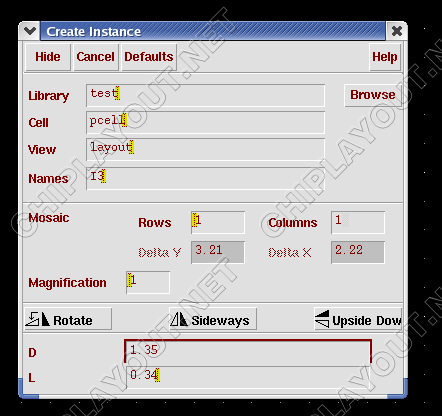

Inherieted paraneters



利用Cadence-virtuoso-layout-edit制做pcellpng031

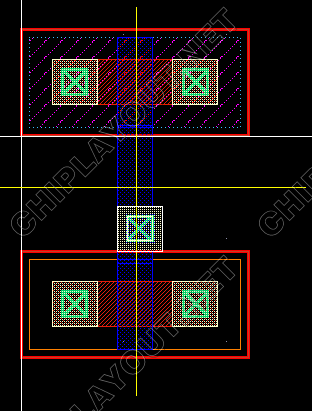

这个设置主要用于多层次的设置,比如我要建立一个inv,我可以利用已经建立好PMOS,NMOS来实现这个功能,比如我要建立一个NMOS/PMOS,L和M相同,但是W不同的一个inv,如果只是象原来那样设置的话,我无法改变PMOS和NMOS的L,W,M,只能改边最上面设置的几个参数



利用Cadence-virtuoso-layout-edit制做pcellpng032

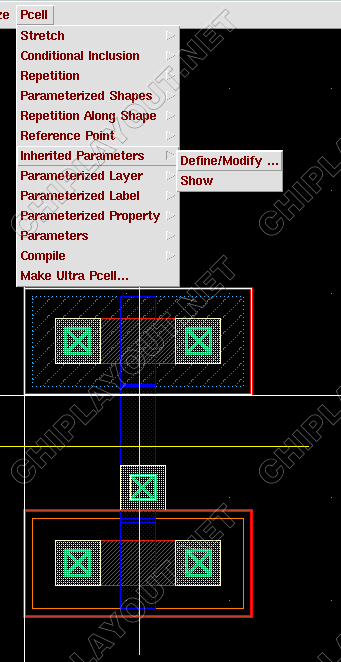

利用Cadence-virtuoso-layout-edit制做pcellpng033

选中PMOS然后定义

利用Cadence-virtuoso-layout-edit制做pcellpng034



定义上述的各种参数



利用Cadence-virtuoso-layout-edit制做pcellpng035NMOS 同样定义

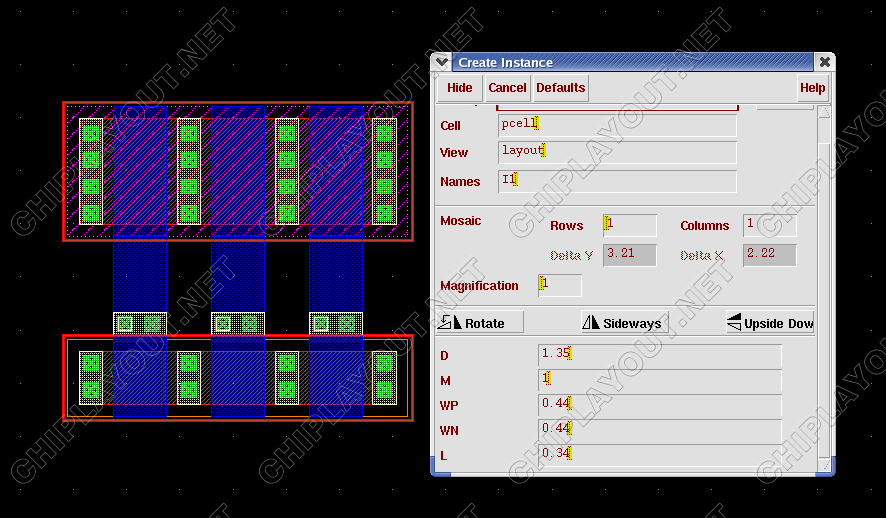

这个时候进行上层poly,M 的设置,



利用Cadence-virtuoso-layout-edit制做pcellpng036



然后根据要求进行连线

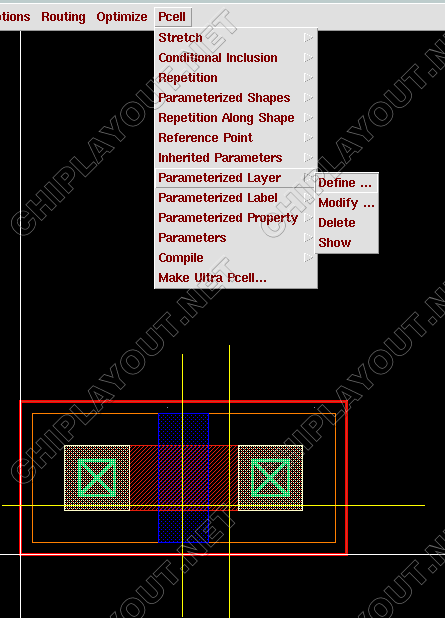

Parameterized layers



这个命令可以选择一些layer进行随意变换,比如



选种一层TG



利用Cadence-virtuoso-layout-edit制做pcellpng037



Define

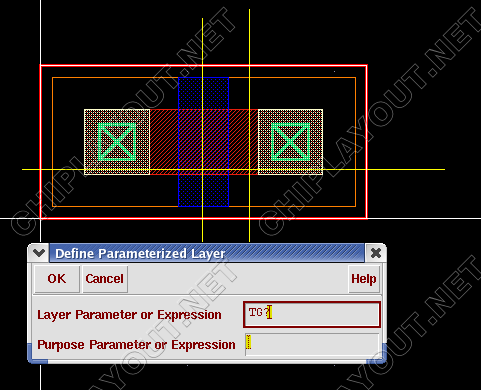

利用Cadence-virtuoso-layout-edit制做pcellpng038



第二个选项可以不填,属于可选选项

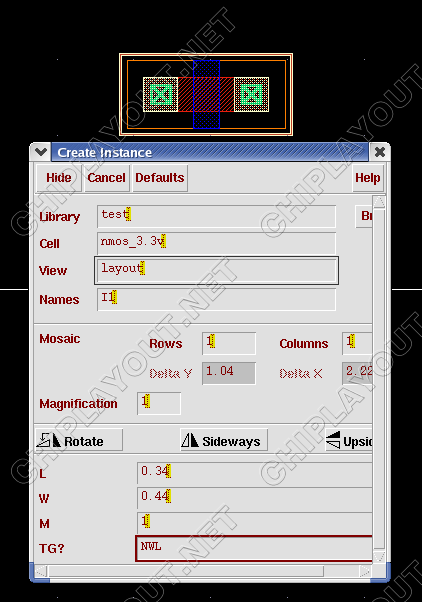

Compile-to pcell ,调用



利用Cadence-virtuoso-layout-edit制做pcellpng039



在TG中填入任何一种layer,如nwl,图中的TG便NWL 所替代。

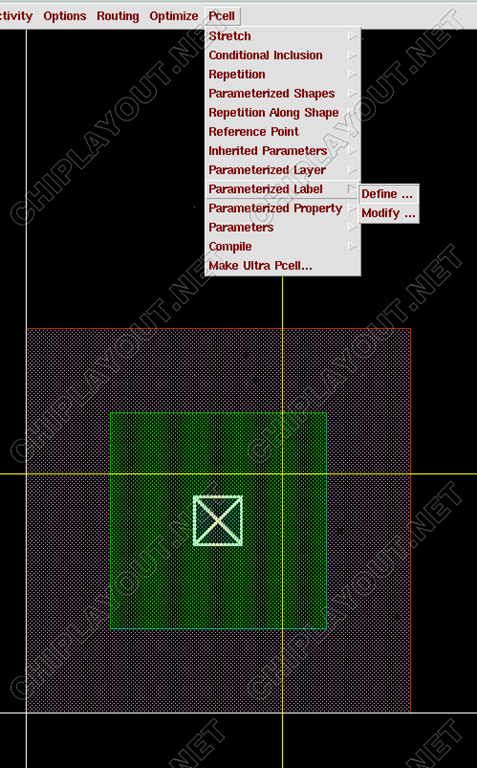

Parameterized label:



利用Cadence-virtuoso-layout-edit制做pcellpng040



如上图在设置了W,L的MIM电容后进行如下操作

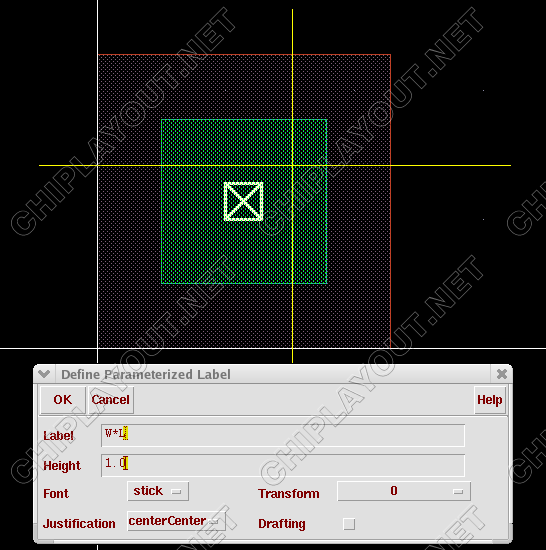

Define



利用Cadence-virtuoso-layout-edit制做pcellpng041

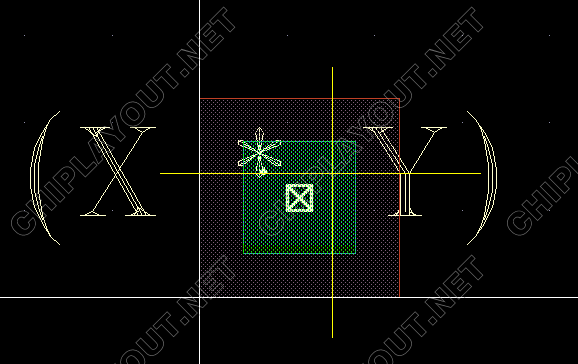

Lable中写入关系如需要计算或标示的关系式



利用Cadence-virtuoso-layout-edit制做pcellpng042



Compile-to pcell,可以看到调用的pcell可以直接将电容面积计算出来,如果将电容的单位容值加进去,也可以直接计算出电容值。



利用Cadence-virtuoso-layout-edit制做pcellpng043
