电子元器件知识—–电阻篇

     电子电路中常用的器件包括:电阻、电容、
二极管、三极管、可控硅、轻触开关、液晶、
发光二极管、蜂鸣器、各种传感器、芯片、继
电器、变压器、压敏电阻、保险丝、光耦、滤
波器、接插件、电机、天线等。这里给大家介绍一下各个电子元器件,先从电阻开始介绍。

   一、电阻种类

    作为电路中最常用的器件,电阻器,通常简称为电阻(以下简称为电阻)。电阻几乎是任何一个电子线路中不可缺少的一种器件,顾名思义,电阻的作用是阻碍电子的作用。在电路中主要的作用是:缓冲、负载、分压分流、保护等作用。

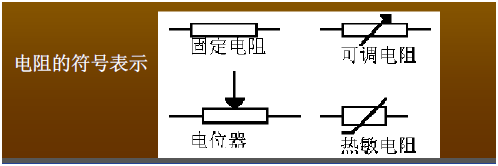

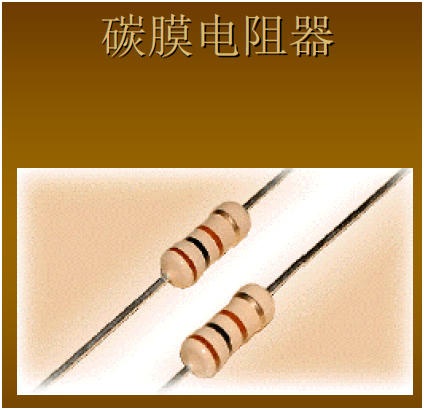

一、碳膜电阻器

    是目前电子、电器、资讯产品中使用量最大,价格最便宜,品质稳定性、信赖度最高的碳膜固定电阻器。气态碳氢化合物在高温和真空中分解,碳沉积在瓷棒或者瓷管上,形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度,可以得到不同的阻值。

优点

:制作简单,成本低;

缺点

:稳定性差,噪音大、误差大。

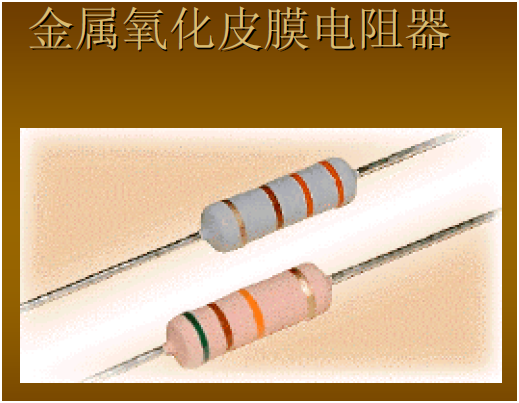

2、金属氧化皮膜电阻器

随着电子设备的发展其构成的零件亦趋向小型化、轻型化及耐用化等趋势。在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。

优点

:体积小、精度高、稳定性好、噪音小、电感

量小;

缺点:成本高。

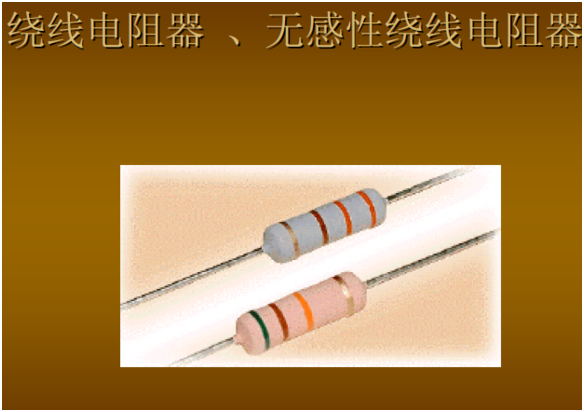

3、绕线电阻器、无感性绕线电阻器

把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低,阻值范围宽,但性能差,很小采用。

优点:功率大;

缺点:有电感,体积大,不宜作阻值较大的电阻。


4、水泥型绕线电阻

    将电阻线绕於无咸性耐热瓷件上或用氧化膜电阻等固定电阻器,外面加上耐热,耐湿及耐腐蚀的材料保护固定而成。水泥型电阻是把电阻体放入方形瓷器框内,用特殊不燃性耐热水泥充填密封而成。具有耐高功率、散热容易、稳定性高等特点 ,额定功率一般在 1瓦以上。

优点:功率大;

缺点:有电感,体积大,不宜作阻值较大的电阻。

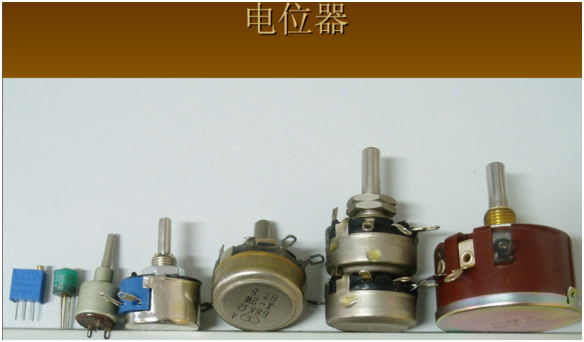

5、电位器


1.有机实芯电位器

    由导电材料与有机填料、热固性树脂配制成电阻粉,经过热压,在基座上形成实芯电阻体。该电位器的特点是结构简单、耐高温、体积小、寿命长、可靠性高,广泛用于焊接在电路板上作微调使用;缺点是耐压低、噪声大。

2.线绕电位器

    用合金电阻丝在绝缘骨架上绕制成电阻体,中心抽头的簧片在电阻丝上滑动。线绕电位器用途广泛,可制成普通型、精密型和微
调型电位器,且额定功率做的比较大、电阻的温度系数小、噪声
低、耐压高。

3.合成膜电位器

    在绝缘基体上涂敷一层合成碳膜,经加温聚合后形成碳膜片,
再与其他零件组合而成。这类电位器的阻值变化连续、分辨率高、
阻值范围宽、成本低。但对温度和湿度的适应性差,使用寿命短。

4.多圈电位器

    多圈电位器属于精密电位器。它分有带指针、不带指针等形式,调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的相同特点外,还具有线性优良,能进行精细调整等优点,可广泛应
用于对电阻实行精密调整的场合。

二、电阻的标称及识别方法

    电阻阻值的标称一般使用色环方法表示。其中有 4环和 5环之分, 4环电阻误差比5环电阻要大,一般用于普通电子产品上,而5环电阻一般都是金属氧化膜电阻,主要用于精密设备或仪器上。

三、电阻参数

★电阻最主要的参数是阻值和额定功率。

★额定功率为电阻在电路中允许消耗的最大功率( PU I
。电阻的额定功率也有标称值,常用的有 1/8 1/4  1/2 123510 20 瓦等。选用电阻的时候,要留 一定的余量,选标称功率比实际消耗的功率大一些的电 阻。比如实际负荷 1/4 瓦,可以选用 1/2 瓦的电阻,实际负 3瓦,可以选用 5瓦的电阻。

★一个电阻,它所标称的阻值称为标称阻值,单位为 Ω。标 称值严格按照国际或国家标准标注。按不同的误差大小, 其标称值在 110 之间的数量也不一样。误差为±5%时,
110 之间有标称值 24个。( E24 系列)误差为±10 10%时,
110 之间有标称值 12个。( E12 系列)误差为±20 20%时,
110 之间有标称值 6个。( E6 系列)

四、阻值标示方法

直接法:用数字和单位直接标示阻值的方法,通常 Ω可省略。如 4.7K

文字符号法:用数字与特殊符号组合,常见符号有 MKR。如 4K7 4K71R9 1R9

数字表示法:常见于贴片电阻,用34位整数表示阻值,单位为 Ω。(前 2 3位表示有效值,末位表示倍率)如 102 1021000 Ω1001 10011000 Ω

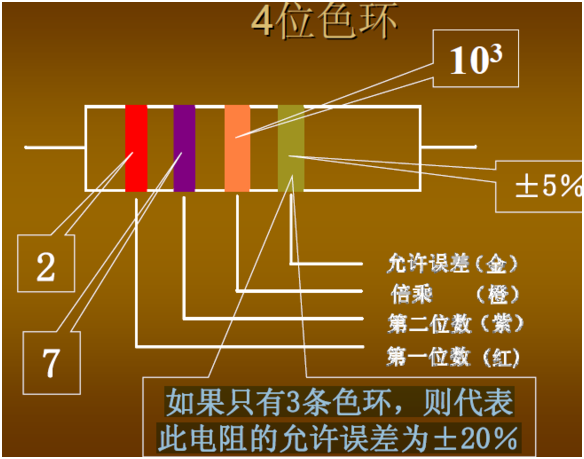

色环表示法:用不同颜色的色环在电阻表面上标志出电阻主要参数的方法。


在读色环电阻时,应正确识别第一色环,一般第一色环距电阻头较近。


如果只有3条色环,则代表此电阻的允许误差为±20

五、其他事项

    在电路图中电阻器和电位器的单位标注规则。阻值在兆欧以上,标注单位 M。比如 1兆欧,标注 1M 1M2.7 兆欧,标注2.7M 。阻值在 1千欧到 100 千欧之间,标注单位 k。比如 5.1 千欧,标注 5.1k 5.1k68 千欧,标注 68k 。阻值在 100 千欧到 1兆欧之间,可以标注单位 k,也可以,标注单位 M。比如 360 千欧,可以标注 360k 360k,也可以标注,0.36M 。阻值在 1千欧以下,可以标注单位 Ω,也可以不标注。,比如 5.1 欧,可以标注 5.1 5.1Ω或者 5.1 5.1680 欧,可以标注680 680Ω或者 680 7. 电阻的使用常识。要根据电路的要求选用电阻的种类和误差。在一般的电路中,采用误差10% 10%,甚至
20% 的碳膜电阻就可以了。电阻的额定功率要选用等于实际承受功率 1.5~2 倍的,才能保证电阻耐用。
电阻在装入电路之前,要用万用表欧姆档核实它的阻值。安装的时候,要使电阻的类别、阻值等符号容易看到,以便核实。
